بازرسی جوش مایعات نافذ یا همان PT که مخفف Penetrant Test است، یکی از پرکاربردترین روش‌های آزمون‌های غیر مخرب جوش NDT می‌باشد. این تست برای شناسایی عیوب سطحی مانند ترک‌ها و ناپیوستگی‌های کوچک در سطوح فلزات کاربرد دارد.
این روش، یکی از ساده‌ترین، سریع‌ترین و کم هزینه‌ترین روش‌هاست و به همین دلیل، در صنایع مختلف به کار گرفته می‌شود. از جمله این صنایع می‌توان به صنعت نفت و گاز، پتروشیمی، خودروسازی و ساخت و ساز اشاره کرد. در ادامه بیشتر درباره تست جوش PT توضیح می‌دهیم.
کاربردهای تست جوش PT در صنعت جوشکاری
- استفاده از تست pt جوش در صنعت ساختمان سازی و پل سازی: از این روش برای بازرسی جوشکاری سازه‌های فلزی در صنایع ساختمان‌سازی، پل‌سازی و غیره برای اطمینان از استحکام و دوام اتصالات و جلوگیری از شکست‌های ناگهانی استفاده می‌شود.
- به کارگیری تستPT در صنعت خودروسازی و هوافضا: از دیگر کاربردهای تست PT در صنایع مختلف، می‌توان به این مورد اشاره کرد که در صنعت خودروسازی و هوافضا نیز جهت کنترل کیفیت قطعات حساس (بدنه خودرو، اجزای موتور و قطعات هواپیما) استفاده می‌شود.
- به کارگیری تست پی تی جهت شناسایی ترک‌های سطحی در لوله‌های نفت و گاز: این کار به منظور جلوگیری از نشتی و افزایش ایمنی خطوط لوله و جهت شناسایی عیوب سطحی در جوشکاری این لوله‌ها انجام می‌شود.
- بازرسی جوش در تجهیزات تحت فشار مانند مخازن و بویلرها با تست PT: بررسی ایمنی و کیفیت جوش در مخازن صنعتی، بویلرها و مبدل‌های حرارتی برای جلوگیری از خرابی‌های ناگهانی، از دلایل به کارگیری تست پی تی در این صنعت است.
- کنترل کیفیت در صنعت ریلی و کشتی‌سازی با بازرسی جوش PT: از این روش برای تست بدنه کشتی‌ها، واگن‌های قطار و ریل‌های راه‌آهن برای اطمینان از استحکام سازه‌ها در شرایط سخت نیز استفاده می‌شود.
مقایسه تست PT با سایر روش‌های بازرسی جوش (UT)، (MT) و (RT)
| تست فراصوتی(UT ) |
تست رادیوگرافی( RT) |
تست ذرات مغناطیسی(MT) |
تست مایعات نافذ( PT) |
ویژگی‌ها |
| عیوب داخلی و سطحی |
عیوب داخلی و سطحی |
عیوب سطحی و نزدیک سطح |
عیوب سطحی |
نوع عیب‌یابی |
| نیاز به مهارت بالا |
هزینه بالا و مخاطرات اشعه |
فقط برای مواد فرومغناطیسی |
فقط برای سطوح هموار کاربرد دارد |
محدودیت‌ها |
| دقت بالا، کاربرد وسیع |
شناسایی دقیق ترک‌های داخلی |
سرعت بالا، دقت مناسب |
هزینه کم، سادگی |
مزایا |
معایب تست PT جوش کدامند؟
- عدم امکان استفاده روی سطوح ناهموار: مایعات نافذ بازرسی جوش برای موادی با سطح زبر یا موادی که دارای سطوح ناهموار هستند، مناسب نیست.
- نیاز به تمیزکاری دقیق سطح: در بازرسی جوش pt، سطح فلزات، باید کاملا تمیز باشد چراکه هرگونه آلودگی بر روی سطوح، می‌تواند باعث کاهش دقت در نتایج شود.
- امکان ایجاد نتایج نادرست: همانطورکه در قسمت بالا اشاره شد، در برخی شرایط، موادی مانند چربی یا زنگ‌زدگی موجود بر روی سطوح ممکن است باعث به وجود آمدن نتایج نادرست شوند.
- وابستگی به شرایط محیطی: عواملی مانند دما و رطوبت می‌توانند بر دقت تست پی تی جوش تأثیر بگذارند.
- عدم توانایی تشخیص عیوب داخلی: تست pt جوش تنها برای شناسایی عیوب سطحی کاربرد دارد و برای نقص‌ها و ایرادات داخلی، نیاز به روش‌های دیگر NDT است.
مراحل و فرایند بازرسی جوش PT
- آماده‌سازی سطح: قبل از شروع تست پی تی جوش ،سطح قطعه باید کاملاً تمیز و خشک باشد.
- اعمال مایع نافذ: سپس مایع رنگی یا فلورسنت روی سطوح جوشکاری شده اعمال می‌شود.
- زمان انتظار (Dwell Time): مایعات نافذ بازرسی جوش باید روی سطح اعمال شوند و مدت مشخصی بر روی آن باقی بمانند تا به طور کامل، به داخل ترک‌ها نفوذ کنند.
- حذف مایع اضافی: اضافات مایع باید از روی سطح، پاک شود.

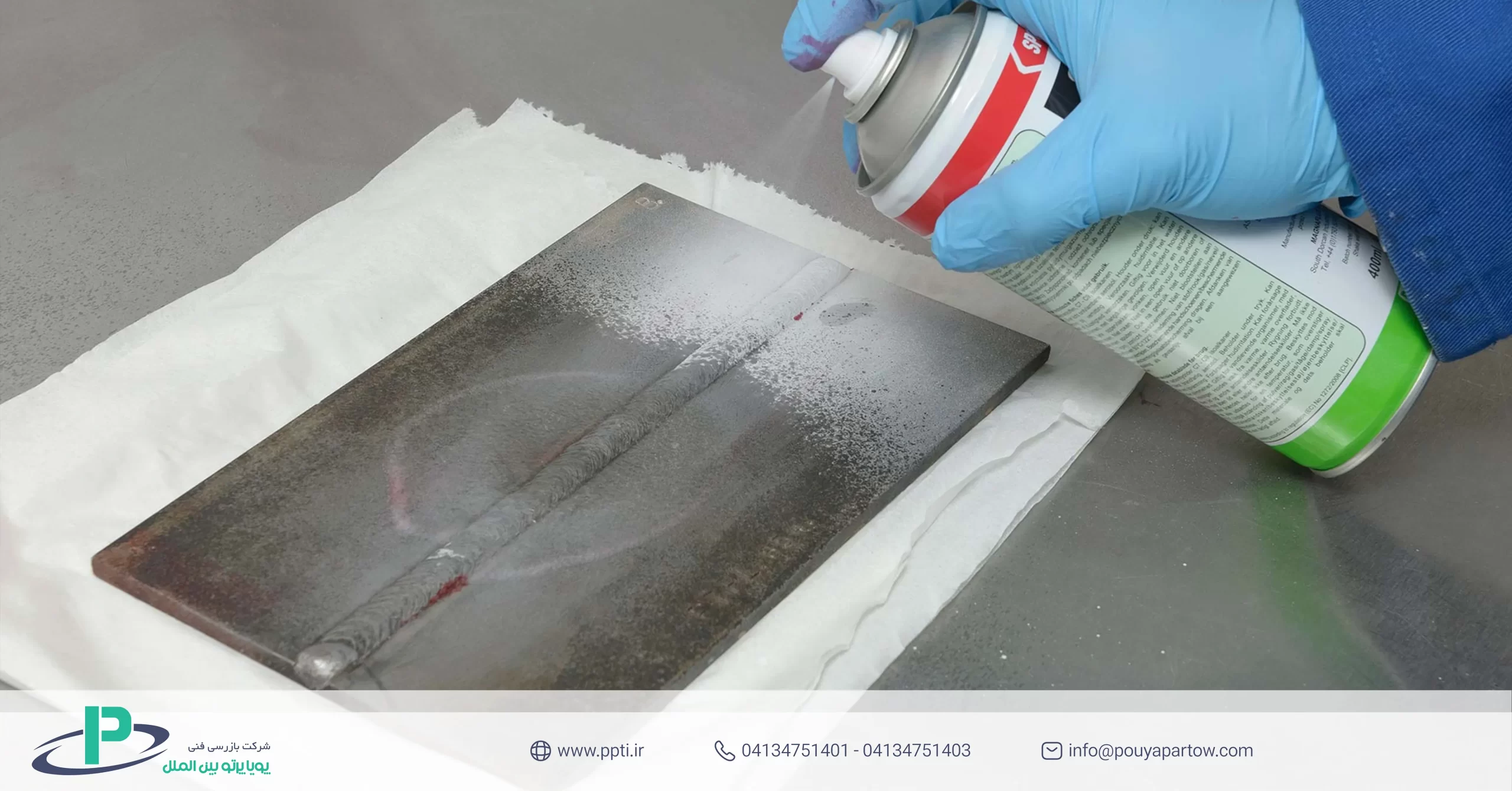

- اعمال مواد برجسته کننده یا بیرون کشنده روی سطح: در این مرحله، پودر سفید یا اسپری ظاهر کننده یا بیرون کشنده حفره‌ها روی سطح اعمال می‌شود.
- بازرسی نهایی: مواد را زیر نور مناسب (در تست‌های فلورسنت معمولا از نور فرابنفش استفاده می‌شود) قرار می‌دهند تا ناپیوستگی‌ها و ترک‌های سطحی قابل مشاهده شوند.
شرکت پویا پرتو؛ ارائه‌دهنده خدمات تخصصی تست جوش PT
شرکت بازرسی فنی پویا پرتو بین‌الملل به‌عنوان یکی از شرکت‌های پیشرو در حوزه بازرسی‌های غیرمخرب و کنترل کیفیت جوش، خدمات تخصصی تست PT را با استفاده از تجهیزات پیشرفته و تیمی مجرب و حرفه‌ای ارائه می‌دهد. این شرکت با رعایت استانداردهای بین‌المللی، دقت و اطمینان را در تمامی پروژه‌های صنعتی خود تضمین می‌کند.
از ویژگی‌های برجسته این شرکت می‌توان به موارد زیر اشاره کرد:
- تضمین دقت و کیفیت در تست‌های غیرمخرب
- استفاده از به‌روزترین تجهیزات تست جوش
- ارائه گزارش‌های تخصصی و مشاوره فنی
- بازرسی پروژه‌های صنعتی در سراسر ایران
اگر شما هم به دنبال بالاترین سطح استاندارد و کیفیت هستید، پیشنهاد می‌کنیم تا حتما با کارشناسان شرکت بازرسی فنی پویا پرتو بین الملل ارتباط برقرار کنید و از مشاوره تخصصی این مرکز برخوردار شوید.پس تعلل نکنید و برای دریافت مشاوره تخصصی و استعلام قیمت خدمات تست PT با شماره تلفن 3-04134751401 تماس بگیرید!
